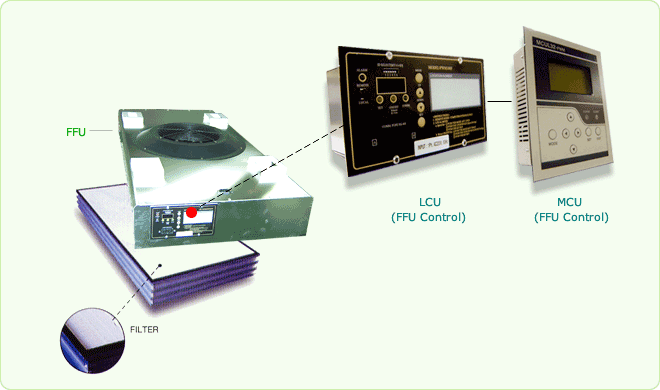

기존의 CTM방식과 System Ceiling방식을 보완한 한 단계위의 클린룸시스템.
중앙집중식으로 운영하므로 클린룸의 유지 및 관리가 편리하며 저청정도에서 고청정도까지 복합적인 청정도 관리를 가능케하는
시스템입니다.
클린룸의 레이아웃을 변경할때도 별도의 공사없이 FFU재배치만으로도 간단히 해결 가능합니다.
뿐만 아니라 AC-MOTOR를 이용한 FFU운전비절감 및 고효율의 BLDC-MOTOR를 채택한 FFU가 있으며 저소음형이므로
별도의 흡음설비가 필요없어 더욱 편리합니다.
|
|
| |
- 각 FFU의 소비전력은 매우낮습니다.
- FFU는 수직층류를 Clean Room에 공급합니다
- FFU는 Class 100,000 에서 Class 1의 Clean Room에 적합합니다
- FFU는 천정 Mould Bar위에 설치합니다.
- FFU는 Clean Room의 측면 또는 상부에 설치합니다.
- Clean Room을 개,보수하는경우 ,FFU는 손쉽게 LAY-OUT을 변경할 수 있습니다.
- FFU는 저소음형이고 알루미늄으로 제작되어 가볍고 견고합니다.
- FFU는 1200x600의 표준형 사이즈 뿐만아니라 이형사이즈도 주문제작이 가능합니다.
- FFU는 낮은 진동 특성을 갖습니다.
- FFU는 AC-MOTOR와 BLDC-MOTOR용 제작이 가능합니다.
|
|
| Type |
SG-FFU1H |
SG-FFU2H |
SG-FFU3H |
REMARK |
| classification |
AC
|
AC
|
AC
|

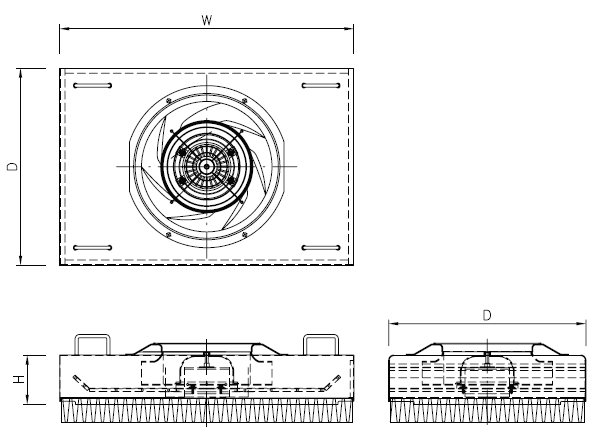

| Dimension(mm) |
620(L) x 620(W) x 155(H) |
580(L) x 772(W) x 155(H) |
580(L) x 925(W) x 155(H) |
Additional
Standard
Dimension
가능 |
| Power |
1Ø220V~230V 60Hz
|
1Ø220V~230V 60Hz |
1Ø220V~230V 60Hz |
| Static Press(mmAq) |
9 |
9 |
9 |
| Air Velocity(m/s) |
0.25~0.45 |
0.25~0.45 |
0.25~0.45 |
| Power(W) |
110 |
110 |
110 |
|
Current(A) |
0.55 |
0.55 |
0.55 |
| Noise(dB) |
65
|
65
|
65
|
| Filter Spec. |
HEPA 99.97%
7.5CMM at 9.5mmAq |
HEPA 99.97%
9.7CMM at 9.5mmAq |
HEPA 99.97%
11.7CMM at 9.5mmAq |
Excluding Filter |
| Weighting(kg) |
15 |
16 |
17 |
. |
Type |
SG-FFU4H |
SG-FFU5H |
SG-FFU6H |
REMARK |
classification |
AC
|
AC
|
AC
|
Dimension(mm) |
580(L)x1,180(W)x155(H) |
580(L)x1,500(W)x155(H) |
1,180(L)x1,180(W)x155(H) |
Additional
Standard
Dimension
가능 |
Power |
1Ø220V~230V 60Hz
|
1Ø220V~230V 60Hz |
1Ø220V~230V 60Hz |
Static Press(mmAq) |
9 |
9 |
9 |
Air Velocity(m/s) |
0.25~0.45 |
0.25~0.45 |
0.25~0.45 |
Power(W) |
110 |
110 x 2 |
110 x 2 |
Current(A) |
0.55 |
0.55 x 2
|
0.55 x 2
|
Noise(dB) |
65 |
74 |
74 |
Filter Spec. |
HEPA 99.97%
15CMM at 9.5mmAq |
HEPA 99.97%
19CMM at 9.5mmAq |
HEPA 99.97%
30CMM at 9.5mmAq |
Excluding
Filter |
Weighting(kg) |
18
|
22
|
34
|
. |
|
| |
|
|
